Direct ingraven is een van de meest kosteneffectieve manieren om plantaardige vezels buiten- te plaatsen, maar er is een afweging- aan verbonden: als de kabel eenmaal in de grond zit, is deze moeilijk te bereiken en duur om te repareren. Dat bepaalt de beslissingen die je neemtvoorhet opvullen van de geul, degenen die bepalen hoe de verbinding de komende 25 jaar presteert. De echte bedreigingen voor een ondergrondse route zijn drukbelasting door verkeer en nederzettingen, longitudinale watermigratie, knaagdieren, corrosieve of chemisch actieve grond en uitgravingen door derden. In deze gids wordt uitgelegd hoe u zich tegen elk van deze factoren kunt beschermen, van kabelselectie tot acceptatietests.

Een opmerking over de cijfers: ingraafdieptes, scheidingsafstanden en leidingregels variëren per land, per lokale telecom- en wegcode, en per specifiek product. Beschouw de onderstaande figuren als typische referenties en bevestig ze altijd aan de hand van uw lokale normen en het gegevensblad van de fabrikant.

1. Kies een kabel die geschikt is voor directe ingraving

De allerbelangrijkste stap is het selecteren van een kabel die daadwerkelijk geschikt is voor directe ingraving in plaats van voor gebruik in kanalen of in de lucht. Een directe-begraafclassificatie betekent dat de kabel is getest op bestendigheid tegen indrukking, stoten en, in de meeste gevallen, knaagdieren. van Hengtongdirect-begraven glasvezelkabelbereikis een nuttig referentiepunt voor de hier beschreven structuren.

Drie delen van de constructie zijn het belangrijkst:

• Pantser.Armor biedt bescherming tegen verbrijzeling en een harde barrière tegen knaagdieren. De algemene misvatting is dat elke ondergrondse kabel "dubbel gepantserd moet zijn". In de praktijk kan een enkel gegolfd staal-tape-pantser perfect geschikt zijn voor gewone grond, terwijl dubbel-gepantserde of dubbel-omhulde ontwerpen worden gekozen waar de druk op de druk, rotsen of knaagdieren hoog is. Als aarding of blootstelling aan bliksem een ​​probleem is, kan een geheel-diëlektrisch gepantserd ontwerp de voorkeur hebben. De juiste keuze hangt af van de bodem, de verwachte belasting, het risico op knaagdieren, de installatiemethode en de geteste beoordeling. - is geen algemene regel. Voor een overzicht van de lagen en hun benamingen, zie dit overzicht vanpantserlaagopties en hun materiaalcodes.
• Waterblokkering.Ingegraven kabels liggen tientallen jaren in natte grond, dus de kern moet bestand zijn tegen watertransportlangsde kabel. Moderne ontwerpen gebruiken droog water-zwelbare tapes en garens of gelvulling; Het is de taak van deze materialen om longitudinale watermigratie te blokkeren en de kabelcomponenten en de optische prestaties op de lange- termijn te beschermen, en niet om te voorkomen dat water de glasvezel zelf "oplost".
• Sterktelid en jas.Een stalen centraal versterkingselement voegt robuustheid toe; een glasvezel (FRP) lid houdt de kabel volledig diëlektrisch. De buitenmantel is doorgaans van polyethyleenkwaliteit voor algemene begrafenissen, met gespecialiseerde jassen voor agressieve omgevingen.

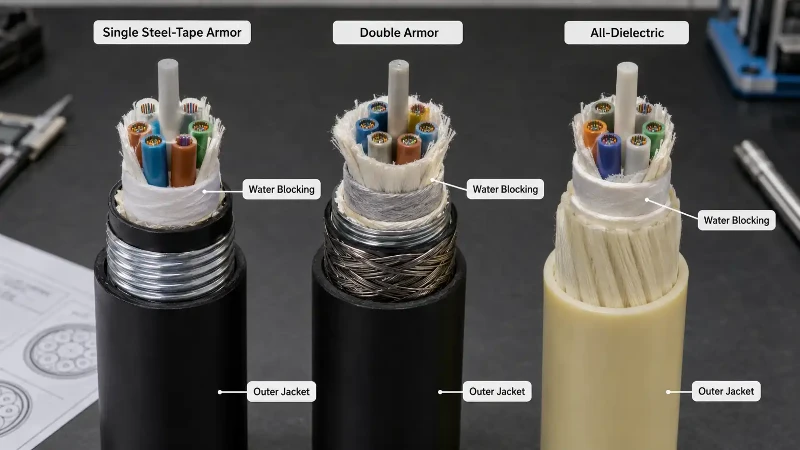

veelvoorkomende ondergrondse-kabelstructuren

Waar knaagdieren een bekend probleem vormen - landbouwgrond, bosrijke gebieden en sommige kustgebieden - is het de moeite waard om over te stappen op een doel-gebouwdknaagdierbestendig-kabelontwerpin plaats van alleen op de ingraafdiepte te vertrouwen.

2. Bepaal de vereiste ingraafdiepte

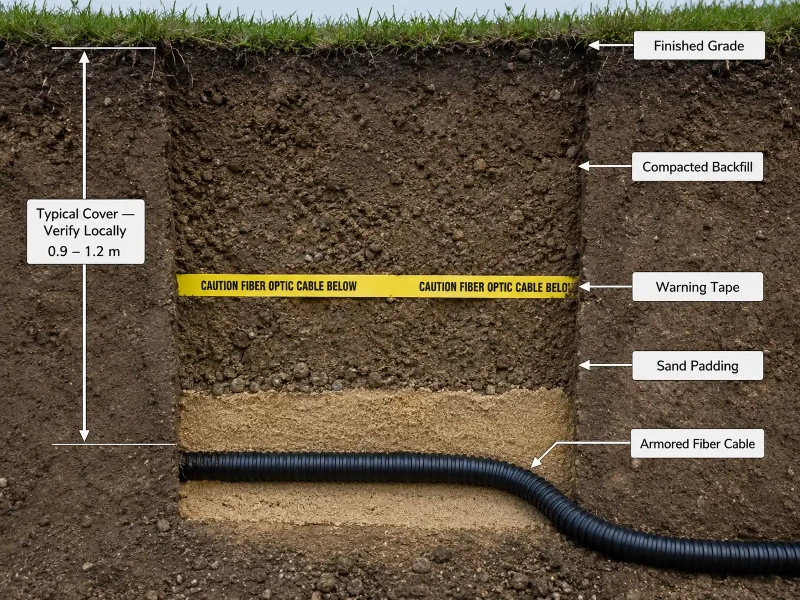

"Begraaf het diep genoeg" is geen antwoord waar een installateur iets aan kan doen. Diepte wordt bepaald door drie dingen: lokale code, de belasting boven de kabel (voetganger, rijbaan, landbouw) en vorstpenetratie. Als algemene referentie wordt gewoonlijk ondergrondse telecomkabel geplaatst0,9–1,2 m (3–4 ft)diepe, directe-begraven gepantserde kabel wordt vaak grofweg gespecificeerd1,2 m (4 ft)of volgens de projectspecificatie, en de dekking onder wegen is vaak dieper, waarbij veel specificaties op zijn minst dit vereisen800 mm (ongeveer 32 inch)dekking, meestal bereikt met geboorde leiding. In koude klimaten moet de kabel onder de vrieslijn liggen, waardoor de diepte aanzienlijk dieper kan worden. Deze bereiken komen overeen met gepubliceerdFOA buiten-richtlijnen voor de bouw van fabrieken, maar uw bestuursfiguur is altijd de lokale code. Voor een uitgebreidere discussie, zie deze referentie ophoe diep glasvezelkabel begraven moet worden.

Diepte is niet het hele verhaal.Zelfs een correct ingegraven kabel kan tijdens het trekken beschadigd raken als u de maximale spanning overschrijdt of de minimale buigradius overschrijdt. Beide limieten komen uit het kabelgegevensblad en beide zijn gemakkelijk te overschrijden bij het ploegen of trekken door een krappe greppel. Controleer de spanning en buigradius tijdens de installatie net zo zorgvuldig als u de diepte controleert.

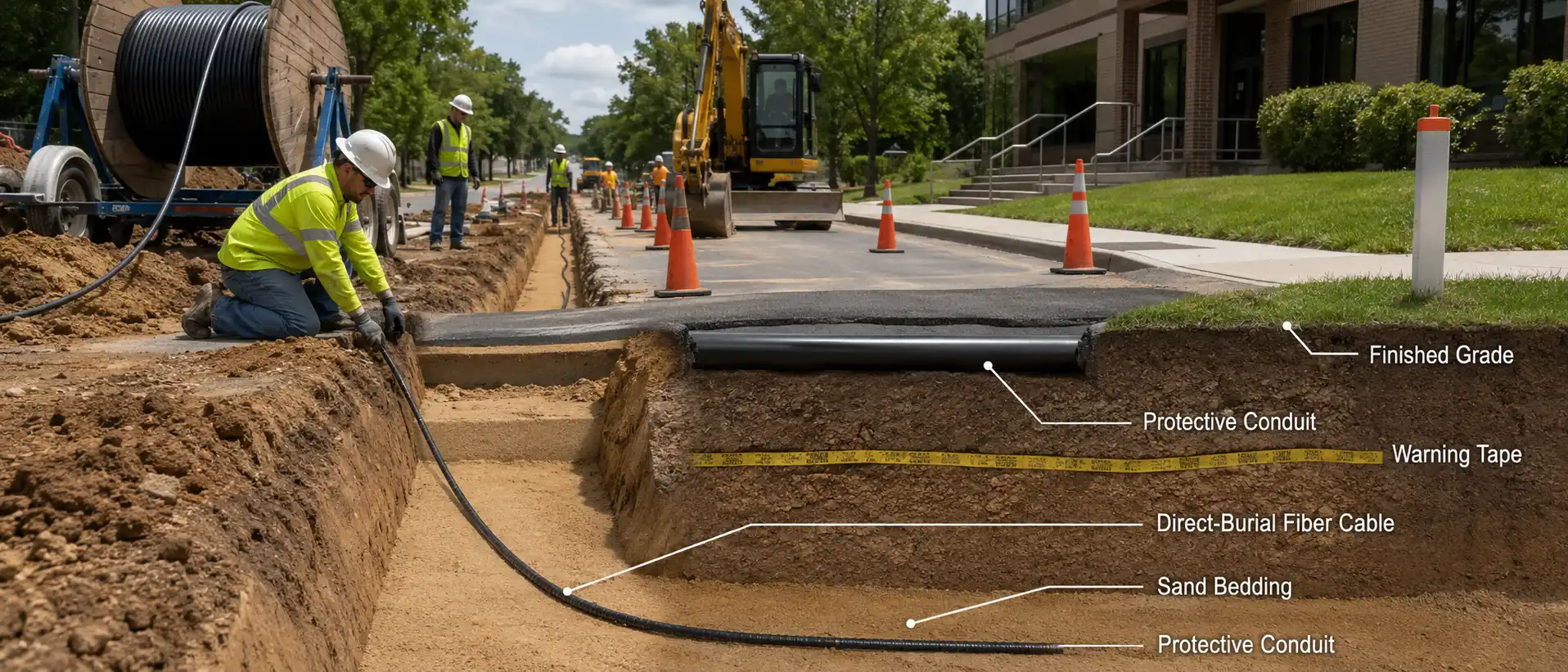

3. Bereid de sleuf en opvulling voor

Een groot deel van de fouten in de vroege{0}} levensfase is terug te voeren op de omgeving van de kabel, en niet op de kabel zelf. Een goede loopgravenpraktijk ziet er als volgt uit:

• Maak de sleufvloer leeg en egaliseer; verwijder scherpe stenen, wortels en vuil.
• Leg een bodem van fijn korrelig materiaal (gezeefd zand of zachte grond) zodat de kabel niet op harde punten rust.
• Plaats de kabel zonder de buigradius te overschrijden; voeg aan beide zijden opvulmateriaal toe zodat het niet zijdelings kan verschuiven.
• Opvulling in verdichte lagen in plaats van één stortplaats; houd grote stenen (ongeveer groter dan 150 mm/6 inch) uit de vulling tegen de kabel.
• Installeer een waarneembare waarschuwingstape boven de kabel, doorgaans ongeveer 300 mm (12 inch) onder het afgewerkte oppervlak, zodat een toekomstige graafmachine de tape eerder tegenkomt dan de kabel.

•

4. Bescherm kruispunten en ingangen van gebouwen

Oversteekplaatsen en binnenkomsten zijn stresspunten. Gestuurd boren is de voorkeursmanier om wegen over te steken, omdat het snijden van het oppervlak wordt vermeden en u in één keer een beschermende leiding kunt plaatsen. Bij een ondiepe dekking biedt een stijve leiding - PE, HDPE of PVC, aangepast aan de buitendiameter van de kabel met een geschikte vulverhouding - of een betonplaat, bescherming tegen indrukking. Dicht kanaaluiteinden af ​​waar kabels gebouwen of handgaten binnendringen om water en ongedierte buiten te houden. Houd de scheiding met hoog-spanningsvermogen in stand: veel specificaties vereisen een afstand van ongeveer 600 mm horizontaal en 300 mm verticaal, met een fysieke barrière waar dat niet mogelijk is. Pas de leiding en mantel aan de omgeving aan met behulp van deze handleidingmantel- en mantelmaterialen zoals PE, HDPE, PVC en LSZH.

5. Voorkom het binnendringen van water en corrosie

Het doel van een water-blokkerend ontwerp is om te voorkomen dat water over de hele lengte van de kabel loopt en om de bufferbuizen, sterkte-elementen en de dempingsprestaties op lange- termijn te beschermen. Begriphoe glasvezelkabels waterdichtheid bereikenhelpt bij het kiezen van droge versus gel-gevulde constructies. Bij corrosie doet de mantel het werk: een standaard mantel van polyethyleen is geschikt voor de meeste bodems, maar chemisch actieve grond, industriële terreinen en sommige kustgronden rechtvaardigen een mantel die voor die blootstelling is gespecificeerd. In plaats van overal te verklaren dat "speciale anti-corrosiestructuren noodzakelijk zijn", moet u de jas afstemmen op de gemeten bodem- en watercondities op de route.

6. Metaalpantser aarden en verbinden

Als de kabel een metalen pantser of een metalen sterkte-element bevat, kunnen deze componenten zwerfstroom geleiden en moeten ze worden verbonden en geaard bij de ingangen en verbindingspunten van gebouwen in overeenstemming met de toepasselijke elektrische code (bijvoorbeeld de NEC in de Verenigde Staten). Dit is een veiligheidsvereiste, geen optionele extra. Als aarding onpraktisch is of de locatie -gevoelig is voor bliksem, neemt een geheel- diëlektrische kabel de vereiste volledig weg. De hierboven aangehaalde FOA-constructiereferentie vat de verbindings- en aardingsverwachtingen samen voor metalen buiten-fabriekskabels.

7. Markeer de route en bescherm u tegen toekomstige graafwerkzaamheden

De meest voorkomende oorzaak van ondergrondse- kabelstoringen is niet de grond of het water - maar de graafmachine van iemand anders. De Common Ground Alliance meldt dat schade aan ondergrondse nutsvoorzieningen de Verenigde Staten grofweg tientallen miljarden dollars per jaar kost, en dat de belangrijkste oorzaak eenvoudigweg het nalaten is om de one-service te waarschuwen voordat er wordt gegraven. Bescherm de route dienovereenkomstig:

• Waarschuwingstape boven de kabel en permanente routemarkeringen op belangrijke punten.
• Een tracerdraad (lokaliseer) naast de diëlektrische kabel, zodat deze later elektronisch kan worden gevonden.
• Nauwkeurige as-built records met GPS-coördinaten van de route, verbindingspunten en handholes.
• Registratie bij het lokale schadepreventieprogramma -{1}} in Noord-Amerika is dat811 "bel voordat je gaat graven"-systeem.

8. Bescherm lassluitingen, speling en handgaten

De kabel zelf is vaak het sterkste deel van de route. De zwakke punten zijn de verbindingssluitingen, handgaten, opgeslagen speling en overgangen naar gebouwen. Berg losse kabels op in lussen die de minimale buigradius respecteren, gebruik waterdichte afsluitingen, label alles en dicht kanaalinvoeren af. Dit zijn de plaatsen die je later daadwerkelijk kunt inspecteren, dus bouw ze zo dat ze geïnspecteerd kunnen worden.

9. Test en documenteer de geïnstalleerde link

Omdat een ondergrondse kabel niet visueel kan worden geïnspecteerd als deze eenmaal is afgedekt, vormen testen en documentatie uw basislijn voor onderhoud. Een goede acceptatieroutine omvat:

1. Een OTDR-tracering van elke sectie onmiddellijk na het ploegen of trekken, om installatieschade vast te stellen vóór het opvullen.
2. Eind-tot-eindinvoegverlies gemeten ten opzichte van het ontwerpverliesbudget.
3. Een opgeslagen OTDR-basislijn en een as{0}}-tekening, zodat eventuele toekomstige fouten kunnen worden gelokaliseerd door vergelijking in plaats van door blind te graven.

Bewaar deze gegevens; Zij zorgen ervoor dat een toekomstige storing van een dag graafwerkzaamheden verandert in een doelgerichte reparatie. Zie Hengtong's overzicht vantesten van glasvezelkabelsen de FOA-referentie opOTDR-testen en sporenanalysevoor methodedetails. Houd er rekening mee dat "regelmatige visuele inspectie op knaagdierbeten" niet realistisch is voor een volledig ingegraven overspanning. - De praktische onderhoudsdoelen zijn routemarkeringen, handgaten, afsluitingen, toegangen tot gebouwen en optische prestaties in de loop van de tijd.

Belangrijkste afhaalrestaurants

• Begin met een kabel met een echte directe-begraafclassificatie en bepantsering die is afgestemd op het werkelijke risico, en niet met een algemene regel voor 'dubbele bepantsering'.
• Stel de diepte in op basis van de plaatselijke voorschriften, oppervlaktebelasting en vorst - en respecteer de trekspanning en buigradius tijdens de installatie.
• Bedding, opvulling, gecontroleerde opvulling en waarschuwingstape beschermen de kabel net zo goed als de kabel zichzelf beschermt.
• Stel dat graven door derden- uw grootste bedreiging op de lange- termijn is: markeer de route, blijf in de staat- en registreer u bij de schadepreventieservice-.
•
