Patchkabels voor datacenters: lengte-, mantel- en buigradiusgids

Het kiezen van de juiste patchkabels is erg belangrijk. Het zorgt ervoor dat uw datacenter goed werkt en veilig blijft. Als je zaken als lengte, manteltype of buigradius negeert, kunnen er problemen optreden. Mogelijk heeft u downtime, veiligheidsproblemen of hogere kosten. In de onderstaande tabel wordt uitgelegd welke invloed deze zaken hebben op uw installatie:

Belangrijkste afhaalrestaurants

• Door de juiste patchsnoerlengte te kiezen, stopt u signaalverlies. Het houdt ook de verbindingen sterk.
• Kies het juiste type jas voor meer veiligheid. Dit helpt ook om de brandregels te volgen.
• Volg de minimale buigradius om kabels te beschermen. Hierdoor blijven ze goed werken.
• Plan kabelbeheer om rommel te verminderen. Dit zorgt er ook voor dat de lucht beter beweegt in datacenters.
• Gebruik gecertificeerde patchkabels om aan de veiligheidsregels te voldoen. Hierdoor is de kans op boetes of problemen kleiner.
• Controleer patchsnoeren vaak en vervang oude. Hierdoor blijft het netwerk goed functioneren.
• Denk aan het milieu bij het kiezen van patchkabels. Dit helpt schade door hitte of water te voorkomen.
• Door goede patchkabels te kopen, kunt u na verloop van tijd geld besparen. Het vermindert reparatiekosten en stilstandtijd.

Neem nu contact op

Sleutelfactoren voor patchkabels

Het kiezen van patchkabels is meer dan alleen dingen verbinden. Je moet nadenken over lengte, manteltype en buigradius. Deze zaken zijn van invloed op hoe veilig uw netwerk is. Ze zorgen er ook voor dat uw netwerk goed werkt en online blijft.

Prestatie-impact

U wilt dat uw netwerk snel en betrouwbaar is. Lange patchkabels kunnen uw netwerk vertragen. Ze kunnen ervoor zorgen dat gegevens langzamer bewegen. Korte snoeren zorgen ervoor dat uw netwerk snel en stabiel blijft. Goede connectoren zijn ook belangrijk. Afgeschermde connectoren voorkomen interferentie en overspraak. Hierdoor blijft uw signaal sterk.

Tip: Gebruik kabels die passen bij uw omgeving. Cat6a- of Cat7 S/FTP-kabels met LSZH-mantels zijn het beste voor datacenters met hoge-prestaties.

Hier is een tabel die laat zien hoe het kabeltype en de lengte van belang zijn:

Het is belangrijk om kabels op de juiste manier te installeren. Een slechte installatie kan uw netwerk vertragen. Plan altijd uw kabeltrajecten. Laat geen extra speling achter.

Nalevingsoverwegingen

Datacenters moeten aan strikte regels voldoen. Deze regels houden mensen en apparatuur veilig. Patchsnoeren moeten voldoen aan de regels voor brandveiligheid en gevaarlijke materialen. RoHS houdt gevaarlijke stoffen zoals lood en kwik tegen. UL-classificaties tonen aan dat kabels veilig zijn bij brand. NFPA 75 beschermt IT-apparatuur tegen brand, rook en hitte.

Kabels met CMP--classificatie zijn goed voor eenvoudige installatie. Ze bevorderen ook de luchtstroom in racks met veel kabels.

Risicobeheer

Het kiezen van de verkeerde patchkabels kan riskant zijn. Als de specificaties niet overeenkomen, krijg je ruis en fouten. Zaken als vocht of hitte kunnen kabels beschadigen. Dit kan uw netwerk kapot maken. Slechte snoeren kunnen gegevensverlies en beveiligingsproblemen veroorzaken. Ze kosten ook meer om te repareren.

Door de juiste kabels te kiezen, beschermt u uw datacenter. Het helpt u downtime te voorkomen en houdt uw netwerk veilig.

Lengte patchsnoer

Het kiezen van de juiste lengte van het patchsnoer is erg belangrijk. Het helpt uw ​​datacenter goed te werken, veilig te blijven en in de toekomst te groeien. Je moet zorgvuldig meten, kabels goed beheren en de signalen sterk houden. Hierdoor wordt de downtime voorkomen en blijft uw netwerk lang werken.

Lengte meten

U kunt de juiste patchkabellengte vinden door de volgende stappen te volgen. Dit helpt u te veel speling te voorkomen of de kabel te strak te trekken. Beide kunnen problemen veroorzaken of de kabel breken.

Gebruik een tape- of lasertool om het kabelpad te meten. Zorg ervoor dat u alle bochten en hoogteveranderingen telt.

Denk erover na om een ​​servicelus toe te voegen voor toekomstige wijzigingen.

Voeg wat extra speling toe voor elk onderdeel. Experts zeggen dat er 10-20% meer moet worden toegevoegd voor verplaatsen en repareren.

Tel het pad, de lus en de speling bij elkaar op om de totale lengte te krijgen.

Tip:Rond altijd naar boven af ​​naar de eerstvolgende standaard patchsnoerlengte. Dit maakt het kopen en installeren eenvoudiger.

Kabelbeheer

Goed kabelmanagement begint bij de juiste lengte. In drukke datacenters zorgt dit voor minder rommel, helpt het de luchtbeweging te bevorderen en wordt het repareren van zaken eenvoudiger.

Juiste lengtes betekenen minder speling en minder lussen.

Te lange kabels zorgen voor een puinhoop en blokkeren de lucht. Hierdoor kunnen dingen te heet worden.

Goede kabelpaden voorkomen dat kabels andere apparatuur blokkeren.

Het beheren van de kabellengte maakt het gemakkelijker om later problemen op te lossen en te upgraden.

Hier zijn enkele tips voor het omgaan met speling:

Leid de snoeren zo dat ze niet in de war raken of elkaar blokkeren.

Meet de afstanden van zijkant-naar-zijkant en boven-en-naar beneden voor de kortste lengte.

Gebruik niet te veel speling. Dit houdt de rekken netjes en voorkomt problemen.

Gebruik oude snoeren opnieuw door ze te verplaatsen in plaats van ze te laten opstapelen.

Kijk altijd naar alle koorden aan het uiteinde om fouten op te sporen.

Signaalintegriteit

De lengte van het patchsnoer beïnvloedt hoe goed signalen worden doorgegeven. Als de snoeren te lang of te kort zijn, kunt u problemen krijgen. U kunt signaal verliezen of de kabel belasten.

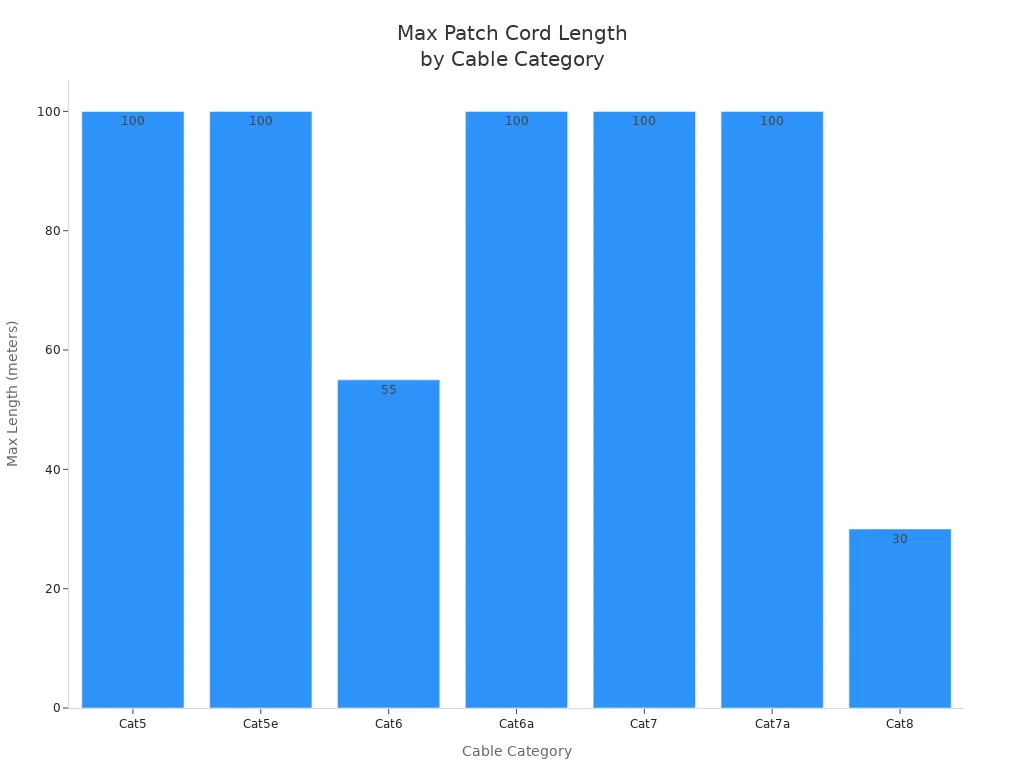

De meeste patchkabels mogen niet langer zijn dan 100 meter voor Cat5, Cat5e, Cat6, Cat6a, Cat7 en Cat7a. Cat8-snoeren mogen niet langer zijn dan 30 meter. Als u deze overschrijdt, kan uw signaal zwak worden, vertragen of vertragen.

Opmerking:Volg altijd de regels van IEC, ITU en IEEE voor kabellengte en installatie. Deze regels zorgen ervoor dat uw netwerk veilig blijft en goed werkt.

Door de juiste lengte te meten, kan uw netwerk optimaal functioneren. Het maakt het ook gemakkelijker om met speling om te gaan en plannen te maken voor de toekomst. Door de juiste patchkabels te kiezen, bespaart u geld, verlaagt u de reparatierisico's en helpt u uw datacenter te groeien.

Jastypes

Door het juiste type jas te kiezen, blijft uw datacenter veilig. Het helpt je ook om de regels te volgen. Er zijn drie hoofdtypen mantels: PVC, LSZH en plenum. Elk heeft zijn eigen goede en slechte punten. Je moet weten hoe ze verschillen om de beste te kiezen.

PVC versus LSZH versus plenum

In de meeste datacenters zie je drie soorten jasjes:

PVC (polyvinylchloride):Dit is goedkoop en gemakkelijk te vinden. Veel kantoren gebruiken PVC-kabels.

LSZH (rookarm, nul-halogeen):Deze jas is gemaakt voor veiligheid. LSZH veroorzaakt geen dikke rook of slechte dampen als er brand is.

Plenum:Deze jas is het veiligst bij brand. Plenumkabels worden toegepast op plaatsen waar lucht beweegt.

Hier is een tabel die laat zien hoe elk type jas zich gedraagt ​​bij brand:

Tip:Gebruik LSZH- of plenummantels waar mensen of belangrijke spullen aanwezig zijn. Met deze jassen kunt u de veiligheidsregels volgen en mensen veilig houden.

Veiligheid en naleving

In datacenters moet u de veiligheidsregels volgen. Veel regels zeggen dat je LSZH- of plenumjackets moet gebruiken. Deze jassen helpen slechte rook- en brandschade te voorkomen. LSZH werkt goed in gesloten ruimtes, zoals serverruimtes, waar mensen mogelijk snel moeten vertrekken. Plenumkabels zijn nodig in luchtkanalen of op plaatsen waar lucht beweegt.

LSZH:Volgt de IEC- en RoHS-regels voor lage rook- en brandveiligheid.

Plenum:Volgt de NFPA- en UL-regels voor gebruik in luchtruimten.

Als u de verkeerde jas kiest, kunt u niet slagen voor de controles of een boete krijgen. Je brengt ook je uitrusting en mensen in gevaar.

Kostenfactoren

Hoeveel u betaalt, is ook van belang. PVC-kabels kosten minder, maar zijn niet zo veilig bij brand. LSZH-kabels kosten meer, maar houden de zaken veiliger. Plenumkabels kosten het meest, maar bieden de beste veiligheid.

Denk nu na over de prijs en wat u later bespaart. Door LSZH- of plenum-patchkabels te kopen, kunt u geld besparen op reparaties, de verzekering verlagen en grote problemen in uw datacenter voorkomen.

Door het juiste type jas te kiezen, wordt uw datacenter veiliger, kunt u zich aan de regels houden en blijft alles lange tijd goed draaien.

Buigradius voor patchkabels

Definitie

Buigradius is de kleinste bocht die een kabel kan maken zonder te breken of signaal te verliezen. U moet voor elk patchsnoer de minimale buigradius kennen. Hierdoor werkt uw netwerk goed. Buig glasvezelkabels- bij normaal gebruik niet strakker dan tien keer hun breedte. Voor korte of zware bochten gebruik je 15 tot 20 keer de breedte. Koperen patchkabels zoals Cat5 hebben een buigradius van minimaal 1 inch nodig. Een buigradius van 2 inch is zelfs nog beter voor zowel glasvezel als koper wanneer kabels zijwaarts worden geleid. Deze regels helpen problemen te voorkomen en uw datacenter veilig te houden.

Hier is een tabel met de minimale buigradius voor veel voorkomende vezeltypen:

Tip:Kijk altijd naar de kabelspecificaties voordat u installeert. Door de juiste buigradius te gebruiken, blijft uw netwerk sterk en worden uw kabels beschermd.

Prestatie-effecten

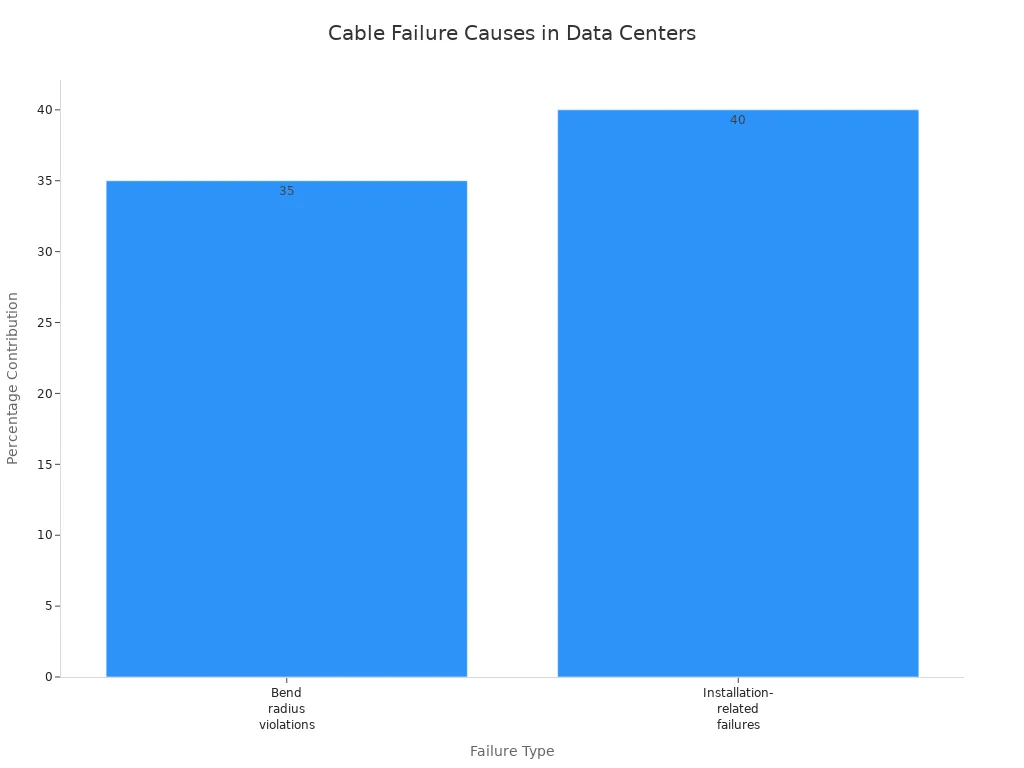

Als u patchkabels te veel buigt, kunt u ze breken of uw netwerk beschadigen. Buigen voorbij de aanbevolen buigradius kan leiden tot:

Meer signaalverlies

Schade aan de kabel

Kabels breken vroeg

Voldoet niet aan belangrijke normen

Uw garantie verliezen

Hogere reparatiekosten

Er kan ook sprake zijn van overspraak of interferentie in uw gegevens. Nauwe bochten kunnen ervoor zorgen dat kabels sneller verslijten en uw netwerk minder stabiel maken. In datacenters wordt 35% van de storingen veroorzaakt door het te veel buigen van kabels. Nog eens 40% komt voort uit andere fouten tijdens de installatie.

Veel voorkomende problemen zijn:

Vermindering van microbuigingen door scherpe bochten

Macrobuigingsverlies door krappe bochten in de loop van de tijd

Vezels breken door te veel trekken tijdens het opzetten

Buig-ongevoelige patchkabels helpen deze problemen op te lossen. Je kunt ze om hoeken en muren laten lopen zonder het signaal te verliezen. Hun speciale ontwerp weerkaatst verloren licht terug naar binnen, zodat u zelfs in kleine ruimtes stabiele prestaties krijgt. Deze kabels zijn goed voor snelle netwerken en maken het eenvoudiger om kabels in overvolle racks te installeren.

Beste praktijken

U kunt uw netwerk veilig houden en goed laten werken door deze tips voor de buigradius te volgen:

Controleer de minimale buigradius voordat u een patchsnoer gebruikt.

Trek niet aan de kabels en forceer ze niet tijdens het installeren.

Bind de koorden niet te strak; laat ze allemaal een beetje bewegen om te voorkomen dat ze knellen.

Verplaats koorden om knopen en kronkels te verwijderen.

Bekijk alle aansluitingen voordat u de klus voltooit.

Gebruik miniboots of uniboot-connectoren om ruimte te besparen en te helpen bij het buigen in krappe racks.

Kies voor buig-ongevoelige patchkabels voor kleine ruimtes of lastige kabeltrajecten.

Door kabels netjes te houden, worden reparaties eenvoudiger en kunt u problemen snel opsporen. Een goede verzorging van de buigradius helpt ook bij upgrades en verlaagt de reparatiekosten.

Als u deze stappen volgt, gaan uw patchkabels langer mee en werkt uw datacenter beter. Bovendien voldoe je aan de brancheregels en bescherm je je kabels jarenlang.

Inkoop en naleving

Wanneer u patchkabels voor uw datacenter koopt, moet u een belangrijke keuze maken. U moet nadenken over de kosten, kwaliteit en het volgen van de regels. Door de juiste patchkabels te kiezen, blijft uw netwerk veilig en groeit het. Als u de verkeerde kiest, kunt u problemen krijgen, geld verliezen of veiligheidsregels overtreden.

Aankooptips

Je wilt patchkabels die goed werken en aan alle normen voldoen. Kijk niet alleen naar de prijs bij het kiezen van een leverancier. Vind leveranciers die veel koorden kunnen maken, goede kwaliteit kunnen leveren en u snel kunnen antwoorden. Goede leveranciers helpen u wachten te voorkomen en uw datacenter draaiende te houden.

Hier is een tabel waarmee u leveranciers van patchsnoeren kunt vergelijken:

Tip:Kies leveranciers die al eerder goed werk hebben geleverd. Als ze veel herhaalbestellingen krijgen en snel antwoorden, zijn ze waarschijnlijk behulpzaam en geven ze je goede kabels.

Certificeringen

Certificeringen zijn belangrijk bij het kiezen van patchkabels voor uw datacenter. Ze laten zien dat de snoeren veilig zijn en goed werken. Controleer altijd of de snoeren voldoen aan de ISO/IEC-, ANSI/TIA- en UL-regels. Gecertificeerde patchkabels verlagen de risico's en helpen u bij het doorstaan ​​van controles.

ISO/IEC 11801: Stelt wereldwijde regels op voor bekabeling in datacenters.

ANSI/TIA-568: Lijst waaraan koper- en glasvezelkabels moeten voldoen.

UL-vermeldingen: Laat zien dat de koorden veilig zijn bij brand en goed zijn gemaakt.

Gecertificeerde patchkabels beschermen uw geld en helpen u boetes te voorkomen. Ze zorgen er ook voor dat uw netwerk de wet volgt.

Vragen van leveranciers

Stel leveranciers enkele vragen voordat u bestelt. Dit helpt u ervoor te zorgen dat de koorden veilig zijn en aan de regels voldoen.

Voldoen uw patchkabels aan ISO/IEC 11801-2002 Ed.2.0 Amendement 1 en ANSI/TIA-568-B.2-10?

Hoe test je op buitenaardse overspraak, en hoe stop je dit?

Kunt u patchsnoeren in categorie 6a of hoger meegeven?

Wat is uw -tijdige leveringspercentage en defectpercentage?

Maakt u gebruik van machines zoals OTDR's en IL/RL-testers voor het testen?

Hoe snel beantwoordt u vragen of lost u problemen op?

Door deze vragen te stellen, krijgt u patchkabels die veilig zijn, goed werken en aan alle regels voldoen.

Als u deze stappen volgt, is uw datacenter veiliger en blijft uw netwerk lange tijd goed werken.

Toepassingsscenario's

Casestudies

De keuze van patchkabels is van belang in echte datacenters. Eén groot telecombedrijf stapte over van PVC-patchkabels naar LSZH-plenum--kabels. Dit zorgde voor een betere brandveiligheid en hielp bij het doorstaan ​​van strenge controles. De nieuwe snoeren verminderen ook de uitvaltijd met 20%. Ze zouden meer kunnen buigen zonder het signaal te verliezen.

Een ander voorbeeld is een EPC-aannemer die bezig is met een enorme FTTH-uitrol. Het team koos voor buigongevoelige- glasvezelpatchkabels voor bovengrondse lijnen en krappe ruimtes. Dit maakte de installatie sneller en voorkwam dat kabels kapot gingen. De aannemer had minder servicebezoeken en gaf minder uit aan reparaties.

Geleerde lessen

Van deze verhalen kun je leren en fouten voorkomen. Veel datacenters gebruiken snoeren die te lang of te kort zijn. Dit maakt kabels rommelig, blokkeert de lucht en verhoogt het risico op storingen. Sommige teams vergeten de regels voor de buigradius. Dit veroorzaakt signaalverlies en kabels breken vroegtijdig.

Succes komt voort uit het plannen van de kabellengte, het kiezen van de juiste mantel en het volgen van de regels voor de buigradius. Controleer altijd de veiligheidsnormen voordat u koopt. Teams die dit doen, hebben minder uitval en zijn minder kwijt aan het repareren van zaken.

Tip:Controleer regelmatig uw voorraad patchkabels. Vervang snoeren die niet voldoen aan de veiligheids- of prestatieregels.

ROI-impact

Met goede patchkabels kunt u na verloop van tijd geld besparen. U krijgt minder bitfouten en stopt signaalverlies. Hierdoor blijft uw netwerk sterk en snel. Betrouwbare patchkabels betekenen minder problemen en minder uitvaltijd. U bent minder kwijt aan reparaties en vervangingen.

Het kopen van de juiste patchkabels is de moeite waard. Uw datacenter werkt beter, uw team hoeft minder te repareren en u beschermt uw investering.

Selectiechecklist

Stap-voor-Stapgids

Door de juiste patchkabels te kiezen, blijft uw netwerk veilig. Het helpt u ook om de regels te volgen en uw datacenter te laten groeien. Gebruik deze stappen om goede keuzes te maken:

Breng uw datacenter in kaart
Teken een boven-kaart van uw datacenter. Laat zien waar alle kabels naartoe gaan. Dit helpt u te zien waar patchkabels moeten lopen. Je kunt ook plannen dat de lucht beweegt en dat mensen dingen kunnen bereiken.

Label hardware en poorten
Geef elk stuk hardware een duidelijke naam. Tel hoeveel poorten je hebt. Dit voorkomt verwisselingen-en helpt u bij het kiezen van de juiste lengte en het juiste patchsnoer.

Gebruik gestructureerde bekabeling
Als u geen gestructureerde bekabeling gebruikt, maak daar dan een plan voor. Gestructureerde bekabeling houdt alles netjes en maakt upgrades eenvoudiger.

Plan voor groei
Zoek plekken waar later mogelijk meer uitrusting nodig is. Voeg deze plaatsen toe aan uw kaart. Door nu te plannen, bespaart u in de toekomst tijd en geld.

Markeer hardwarelocaties
Laat op uw kaart zien waar elk stuk hardware naartoe gaat. Dit helpt u fouten te voorkomen bij het instellen.

Controleer de bekabelingsbehoeften
Zorg voor voldoende patchkabels en trunking. Controleer of u open poorten heeft in het hoofdgedeelte en de racks. Hierdoor kun je al je apparaten vanaf het begin aansluiten.

Specificeer kabeltypen en -hoeveelheden
Als u nieuwe trunking nodig heeft, kiest u het vezeltype en het connectortype. Schrijf op hoeveel patchkabels je per plek nodig hebt.

Tip:Controleer altijd nogmaals je abonnement voordat je bestelt. Dit helpt u fouten te voorkomen en zorgt ervoor dat uw datacenter goed blijft werken.

Laatste tips

U kunt uw datacenter beter en veiliger laten werken door deze tips te volgen:

Gebruik standaarden zoals ANSI/TIA en ISO/IEC voor patchkabelconfiguraties.

Volg alle regels van de overheid om je team en uitrusting veilig te houden.

Plan kabelpaden voordat u ze aansluit. Dit bevordert de luchtbeweging en maakt het repareren van dingen eenvoudiger.

Houd de kabellengte en buigradius goed. Dit stopt de schade en houdt de signalen sterk.

Gebruik klittenbanden om kabels vast te houden. Gebruik geen plastic kabelbinders, omdat deze de kabels kunnen beschadigen.

Zorg ervoor dat alle apparatuur geaard en verbonden is om elektrische problemen te voorkomen.

Kies patchkabels met het juiste jastype voor uw ruimte. Gebruik LSZH- of plenummantels in ruimtes met hoge-veiligheidseisen.

Controleer patchkabels regelmatig en vervang alle patchkabels die versleten zijn of niet aan de regels voldoen.

Gebruik tegen spanningspieken-PDU's om uw netwerk te beschermen tegen stroompieken.

Als u deze stappen volgt, verlaagt u de downtime en maakt u uw netwerk sterker. U beschermt ook uw datacenterinvestering. Goede keuzes voor patchkabels besparen geld en geven u gemoedsrust.

Door de juiste lengte van het patchsnoer, het juiste jacktype en de juiste buigradius te kiezen, blijft uw datacenter veilig. Het zorgt er ook voor dat alles beter werkt en bespaart geld. Als je slimme keuzes maakt, kun je problemen voorkomen en alles soepel laten verlopen.

Controleer de patchkabels die u nu heeft. Praat met goede leveranciers om ervoor te zorgen dat uw datacenter de regels volgt en in de toekomst kan groeien.

Neem nu contact op

Veelgestelde vragen

Wat maakt de patchkabellengte van cruciaal belang voor de betrouwbaarheid van datacenters?

De lengte van de patchkabel verandert de signaalkwaliteit en de netwerkuptime. Te lange snoeren kunnen de signalen zwak maken. Korte snoeren kunnen gemakkelijk trekken en breken. Door de juiste lengte te kiezen, blijft uw datacenter goed functioneren.

Waarom zou u zich druk maken over het type jas bij patchkabels?

Het jastype houdt kabels veilig en volgt de veiligheidsregels. LSZH en plenummantels helpen branden en slechte rook te voorkomen. Door de juiste jas te gebruiken, kunt u controles doorstaan ​​en blijven mensen veilig.

Welke invloed heeft de buigradius op de prestaties van patchkabels?

De buigradius geeft aan hoeveel u een kabel kunt buigen. Als u kabels te veel buigt, kunnen ze breken of kunnen de signalen zwak worden. Door de regels voor de buigradius te volgen, blijven de verbindingen sterk.

Waarom hebben datacenters gecertificeerde patchkabels nodig?

Gecertificeerde patchkabels voldoen aan de veiligheids- en prestatienormen. Het gebruik van gecertificeerde koorden verlaagt het risico en helpt u boetes te voorkomen. Deze snoeren gaan langer mee en werken goed met snelle netwerken.

Welke problemen kunnen slecht kabelbeheer veroorzaken?

Slecht kabelbeheer maakt dingen heet en blokkeert de lucht. Het is moeilijk om problemen te vinden als de kabels rommelig zijn. Door kabels te ordenen en de juiste lengte te gebruiken, kunt u de uitvaltijd en reparatiekosten verlagen.

Waarom zou u kiezen voor buigongevoelige- glasvezelpatchkabels?

Buig-ongevoelige glasvezelpatchkabels houden de signalen sterk op krappe plekken. Ze werken goed in overvolle racks en lastige opstellingen. Met deze snoeren kunt u reparaties voorkomen en uw netwerk draaiende houden.

Hoe weet u welk patchsnoer het beste is voor uw datacenter?

U moet uw lay-out tekenen, de veiligheidsregels controleren en plannen maken voor groei. Kies patchkabels op lengte, manteltype en buigradius. Hierdoor blijft uw netwerk veilig en blijft het goed werken.

Waarom beïnvloedt de selectie van patchkabels de ROI?

Goede patchkabelkeuzes verlagen de reparatiekosten en voorkomen uitval. U bespaart geld en beschermt uw datacenter. Betrouwbare patchkabels zorgen ervoor dat uw bedrijf kan groeien en alles draaiende kan houden.
