800G ZR- en ZR+-coherente pluggables zorgen ervoor dat datacenter-interconnect (DCI) in de richting van een compactere, router-geïntegreerde architectuur gaat. In plaats van een 800GbE-clientsignaal van een switch of router naar een afzonderlijke coherente transponderplank te sturen, kan een ondersteunde host de coherente optische engine rechtstreeks in een QSFP-DD800- of OSFP-poort plaatsen en een afstembare DWDM-golflengte op het lijnsysteem lanceren.
Hierdoor kunnen apparatuurlagen worden verwijderd, kan de bekabeling en rackruimte worden verminderd en kunnen de werkzaamheden worden vereenvoudigd. Het maakt elke optische verbinding van 80 tot 120 km echter niet zo eenvoudig als het plaatsen van twee modules en het aansluiten van blote glasvezel. Versterking, optische signaal-naar-ruisverhouding (OSNR), hostvermogen en koeling, golflengteplanning en lijn-systeemcompatibiliteit zijn nog steeds van belang. Het nuttige verhaal in 2026 is niet dat optische techniek verdwenen is, maar dat veel meer van de coherente transportfunctie nu kan leven binnen standaard netwerkplatforms met hoge dichtheid.
Wat is een 800G coherente plug-in?
Een coherente plug-in combineert de laser, coherente zender en ontvanger, digitale signaalprocessor (DSP), voorwaartse-foutcorrectie, monitoring en beheerfuncties die nodig zijn om een golflengte met hoge- capaciteit over single- glasvezel te transporteren. Voor een bredere uitleg van de onderliggende modulatie- en DSP-principes, zie deze handleidingcoherente optiek.
Het Optische Internetworking Forum (OIF)800ZR Uitvoeringsovereenkomstdefinieert een enkele-golflengte 800G coherente lijninterface voor enkele-overspanning, versterkte, punt-naar-punt DWDM-verbindingen met een doelbereik van 80-120 km. De standaard is rechtstreeks gericht op DCI-toepassingen en is ontworpen om Ethernet-clients tot een totale bandbreedte van maximaal 800G te ondersteunen.
Eén belangrijk detail gaat gemakkelijk verloren in marketing-steno: OIF 800ZR schrijft geen enkele fysieke module-vormfactor voor. Commerciële 800G coherente producten zijn beschikbaar in compacte QSFP-DD800- en OSFP-implementaties, maar de elektrische, thermische, firmware- en mechanische mogelijkheden van de host moeten nog steeds overeenkomen met de module.
800ZR versus 800G ZR+: wat is het verschil?
800 ZRverwijst naar een gedefinieerde interoperabele OIF-interface voor een specifiek DCI-doel.ZR+is breder. De term wordt vaak gebruikt voor samenhangende pluggables die het bereik, de flexibiliteit of de lijnsysteemcapaciteit- uitbreiden tot voorbij het basis-ZR-doel, maar het is zelf niet één universele OIF-standaard.
DeOpenZR+MSAmerkt expliciet op dat "ZR+" historisch gezien als marketingterm is gebruikt zonder één consistente specificatie. OpenZR+ biedt gedefinieerde interoperabiliteitsspecificaties, terwijl commerciële 800G ZR+-producten mogelijk ook interoperabele OpenROADM-modi en door leveranciers-verbeterde modi ondersteunen. Met andere woorden: een productlabel met de tekst "800G ZR+" is niet voldoende om interoperabiliteit of bereik vast te stellen; de ondersteunde lijnmodus moet worden gecontroleerd.
| Functie | 800 ZR | 800G ZR+ |
|---|---|---|
| Primaire rol | Rand met hoge- capaciteit of metro DCI | Coherent vervoer over de metro, regionaal en langere{0}} afstanden |
| Standaardbasis | OIF 800ZR Implementatieovereenkomst | Implementatie-afhankelijk; kan OpenROADM, OpenZR+-familiemodi en leveranciers-verbeterde modi omvatten |
| Typisch 800G-bereik | OIF-doel: 80-120 km op versterkte DWDM-links met enkele- overspanning | Leverancier, modulatiemodus, glasvezel en lijn-systeemafhankelijk; kan zich tot ruim 120 km uitstrekken |
| Optisch lijnsysteem | Ontworpen voor versterkte point-to-point DWDM-links | Wordt vaak gebruikt met versterkte DWDM-systemen en ondersteunt mogelijk ROADM-gebaseerde netwerken |
| Vormfactor | Niet vastgesteld door de OIF IA; commerciële producten maken gewoonlijk gebruik van QSFP-DD800 of OSFP | Meestal QSFP-DD800 of OSFP |
| Beste pasvorm | Interoperabele single{0}}span 800G DCI | Links die een groter bereik of een grotere fotonische-netwerkflexibiliteit vereisen |
800G is een evolutie van de 400ZR-architectuur
De verschuiving naar router-geïntegreerde coherente optica begon niet met 800G. OIF publiceerde de oorspronkelijke 400ZR-implementatieovereenkomst in 2020, en 400ZR-pluggables vormden het model voor het rechtstreeks plaatsen van coherente DWDM-optiek in routers en switches voor DCI. De huidige 400ZR-producten ondersteunen nog steeds directe coherente transmissie vanaf netwerkplatforms via versterkte DWDM-verbindingen.
Wat 800ZR verandert, is de capaciteit en de platformeconomie. Een golflengte van 800G kan de lijnsnelheid van 400ZR verdubbelen, terwijl het operationele model van een plug-in met hoge dichtheid behouden blijft. Voor netwerken die zich al in de richting van gerouteerde optische netwerken of IP via DWDM bewegen, is 800G daarom eerder een schaalstap dan een volledig nieuwe architectuur.

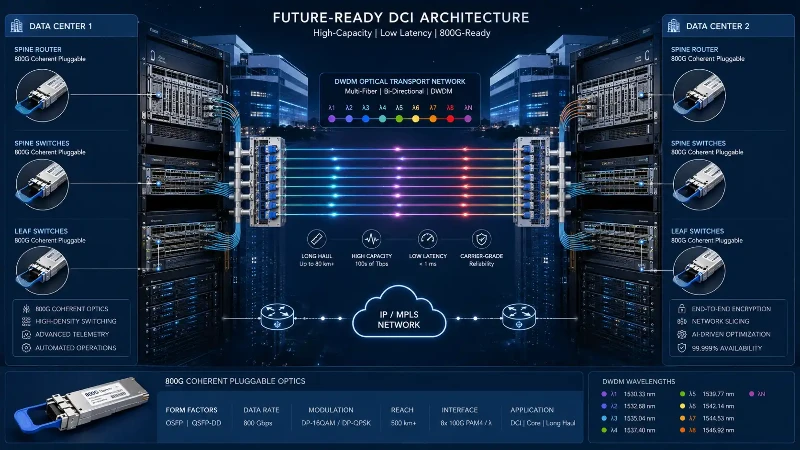

Hoe 800G coherente pluggables de DCI-architectuur veranderen
Traditionele DCI scheidt pakketschakeling en coherent transport vaak over verschillende platforms: een router of switch stuurt het verkeer naar een transponder, die coherente conversie uitvoert voordat het signaal het DWDM-lijnsysteem binnenkomt. Coherente pluggables kunnen een deel van die stapel instorten.
1. Single-Span-versterkte DCI
Voor het doelgebruik van de OIF 800ZR kan een 800ZR-module in een ondersteunde router, switch of transponderhost worden geplaatst en via de vereiste mux, versterking en glasvezelverbinding verbinding maken met de externe locatie. Dit is het schoonste 800ZR-implementatiemodel en is zeer geschikt voor point-to-point DCI. Organisaties die de bredere fysieke omgeving plannen, kunnen dit ook beoordelenconnectiviteitsoplossingen voor datacentersdie de bekabeling en infrastructuur rond actieve optische apparatuur bestrijken.
2. IPoDWDM via een optisch lijnsysteem
In een gerouteerde optische architectuur wordt de coherente module in de router rechtstreeks gelanceerd in een bestaand optisch DWDM-lijnsysteem. Het lijnsysteem kan versterking, multiplexing, monitoring en ROADM's bieden. Hierdoor kunnen speciale transponderplanken worden verwijderd zonder de fotonische laag zelf te verwijderen.
3. Implementatie van dunne transponders
Niet elke router of switch is een ideale coherente host. Een dunne transponder kan de vereiste stroom, koeling, beheer en optische interfaces leveren, terwijl hij nog steeds plugbare coherente modules gebruikt in plaats van een traditionele vaste coherente engine. Dit kan handig zijn wanneer bestaande pakketplatforms een bepaalde module niet kunnen kwalificeren of wanneer operators de optische afbakening gescheiden willen houden.
Is 800G ZR echt plug-en-play?
Op uitrustingsniveau kunnen samenhangende plug-ins de implementatie veel eenvoudiger maken. Op netwerkniveau is 'plug-en-play' een overdrijving. Een fysiek compatibele 800G-poort is niet automatisch een ondersteunde coherente poort.
Cisco'sGegevensblad voor coherente optiek 800G ZR/ZR+, beschrijft bijvoorbeeld ondersteuning in 800G-compatibele routers, switches en transponders met geschikte QSFP-DD- of OSFP-poorten en verwijst gebruikers naar een compatibiliteitsmatrix. Die formulering is belangrijk. Gastkwalificatie is onderdeel van het ontwerp.
- Vormfactor:QSFP-DD800 en OSFP zijn niet mechanisch uitwisselbaar.
- Stroombudget:de poort moet de elektrische vermogensklasse van de module ondersteunen.
- Koeling:coherente DSP's genereren substantieel meer warmte dan veel clientoptieken met een kort- bereik.
- Firmware en beheer:CMIS-ondersteuning, telemetrie, alarmen en firmwarekwalificatie moeten op één lijn liggen met de host.
- Lijnmodus:beide uiteinden moeten compatibele framing-, FEC-, modulatie- en interoperabiliteitsmodi gebruiken.
- Optisch ontwerp:lanceervermogen, ontvangervermogen, OSNR, chromatische dispersie, polarisatie-effecten, connectorverlies, mux-verlies en versterkerruis hebben allemaal invloed op de marge.
- Fotonische compatibiliteit:bestaande muxen, versterkers, filters en ROADM's moeten het golflengteplan en de spectrale vereisten ondersteunen.
Voor organisaties die actieve componenten evalueren naast de fysieke laag, die van de siteoptische componenten van hoge-snelheidstransceiverssectie biedt aanvullende context over de module-gerelateerde infrastructuur.
Hoe ver kunnen 800ZR en 800G ZR+ reiken?
Voor op standaarden-gebaseerde 800ZR is het meest verdedigbare antwoord het OIF-doel:80–120 km voor versterkte, enkele-span, point-to-point DWDM-links. Het OIF-gebruiksscenario is expliciet ruis-beperkt en hangt af van de OSNR van de ontvanger, dus 120 km mag niet worden behandeld als een gegarandeerde afstand op willekeurige glasvezel.
Commerciële implementaties kunnen andere bedrijfsomstandigheden ondersteunen. Cisco vermeldt tot 120 km versterkt voor 800ZR en meer dan 1.000 km voor zijn 800G ZR+-producten. Nokia'sICE-X 800G ZR/ZR+-portfoliorapporteert 800G ZR+-transmissie verder dan 1.700 km in de implementatie ervan. Dit zijn product-specifieke mogelijkheden, geen universele definitie van ZR+ bereik.
Het werkelijke bereik hangt af van vezelverzwakking, connector- en splitsingsverlies, plaatsing van de versterker, OSNR, filterboetes, chromatische spreiding, polarisatie-modusspreiding, baudrate, modulatie, FEC, kanaalafstand en of ROADM's aanwezig zijn.
Heeft 800ZR versterking nodig?
Voor de OIF 80-120 km DCI-doelstelling: ja: de norm is expliciet gedefinieerd rondversterktenkele-span DWDM-links. Sommige commerciële modules kunnen over kortere, onversterkte afstanden werken, maar dat is eerder een implementatiemogelijkheid van de leverancier dan het kerngebruik van de OIF 800ZR.
Dit onderscheid is belangrijk omdat een echte verbinding van 80-120 km nog steeds versterkers, mux/demux-apparatuur, patchpanelen, monitoringpunten en optisch energiebeheer kan omvatten. Coherente pluggables kunnen een speciale transponderlaag elimineren terwijl de fotonische functies op hun plaats blijven.
Energie-efficiëntie: vergelijk watts per bit, niet alleen watts van modules
Beweringen dat elke 800G coherente plug-in aanzienlijk minder absoluut vermogen verbruikt dan een 400G-module, zijn te breed. Een module met een hogere- capaciteit kan meer watt verbruiken, terwijl de energie-efficiëntie per getransporteerde bit nog steeds wordt verbeterd en het totale systeemvermogen wordt verminderd door een afzonderlijk transportplatform te vervangen.
Nokia vermeldt bijvoorbeeld 29 W voor één 800G ZR QSFP-DD-implementatie. Dat cijfer is een nuttige herinnering dat energie- en thermisch ontwerp technische vereisten op host-niveau blijven. De relevante vergelijking voor DCI is doorgaans het totaal aantal watt per getransporteerde gigabit, inclusief eventuele transponderplanken, ventilatoren en optische lijn-systeemapparatuur die door de nieuwe architectuur kan worden verwijderd of geconsolideerd.
Glasvezel en lijn-Systeemvereisten zijn nog steeds belangrijk
800G coherente DCI loopt over single--glasvezel, maar het vezeltype alleen bepaalt niet of de verbinding wordt gesloten. Verlies, overspanningslengte, laskwaliteit, connectorverlies, reflecties, chromatische dispersie, PMD, versterkerruis en filtering dragen allemaal bij aan de beschikbare marge.
Bestaandsingle-mode glasvezelinfrastructuur kan veel DCI-ontwerpen ondersteunen als het optische budget voldoende is. Voor systemen voor langere-afstanden zijn vezels met laag-verlies, zoalsG.654.E-vezelkan de systeemmarge verbeteren, maar G.654.E is geen algemene vereiste voor 800ZR.
Vóór activering moeten operators de fysieke route karakteriseren en verzwakking, gebeurtenisverlies, reflecties en continuïteit verifiëren. Een gestructureerdtesten van glasvezelkabelsproces maakt nog steeds deel uit van een betrouwbare, coherente implementatie, zelfs als de optische engine zelf plug-in is.
Wat 800G Coherente Pluggables betekenen voor de DCI-economie
Het sterkste economische argument is eerder van architecturale aard dan van een enkel universeel percentage. Het verplaatsen van coherente transmissie naar de router of switch kan het aantal speciale transportplanken, optica aan de klant-zijde, patchkabels tussen de- schappen, rackunits, stroomtoevoer en beheercontactpunten verminderen. Het kan capaciteitsuitbreidingen ook modulairer maken omdat een operator haven voor haven coherente golflengten kan toevoegen.
De omvang van de besparing verschilt per netwerk. Een eenvoudige point{1}}to-DCI-koppeling en een meer-ROADM-netwerk hebben zeer verschillende kostenstructuren. Afschrijving van bestaande apparatuur, reservestrategie, beschikbaarheid van routerpoorten, hergebruik van optische lijnen-systemen, licenties, exploitatie en energieprijzen hebben allemaal invloed op de totale eigendomskosten. Om die reden moeten percentageclaims zoals een universele kostenreductie van 70% per 100G met voorzichtigheid worden behandeld, tenzij ze gekoppeld zijn aan een duidelijk gedefinieerde case study.
Voor een breder beeld van de passieve en actieve infrastructuur rondom deze verbindingen, zie die van Hengtongglasvezel datacenteroverzicht.
Wat het ecosysteem van 2026 laat zien
De markt bevindt zich duidelijk boven het stadium van alleen standaarden-. OIF voltooide de 800ZR-implementatieovereenkomst in 2024 en heeft 800ZR-interoperabiliteit door meerdere leveranciers aangetoond. Tegen 2026 zullen grote netwerk- en optische leveranciers 800G ZR/ZR+-producten aanbieden in QSFP-DD800- en OSFP-vormfactoren, met zowel op standaarden-gebaseerde DCI-modi als uitgebreide-bereikopties.
Wat uit die vooruitgang niet mag worden afgeleid, is dat elke 800G ZR+-module interoperabel is in elke verbeterde modus, of dat elke implementatie het optische lijnsysteem kan achterwege laten. De praktische waarde komt voort uit disaggregatie: operators kunnen coherentere pluggables, pakketplatforms en fotonische infrastructuur onafhankelijker kiezen dan in een nauw gekoppeld eigen transportchassis.
Veelgestelde vragen
Vraag: Wat is 800ZR?
A: 800ZR is een OIF-gedefinieerde interoperabele 800G coherente lijninterface die voornamelijk bedoeld is voor single-span, versterkte, point-to-point DWDM-datacenterverbindingen met een doelbereik van 80-120 km.
Vraag: Wat is het verschil tussen 800ZR en 800G ZR+?
A: 800ZR is een gedefinieerde OIF-interface. ZR+ is een bredere term voor coherente pluggables met uitgebreide-prestaties en vertegenwoordigt niet één universele standaard. Een 800G ZR+-product ondersteunt mogelijk interoperabele OpenROADM-modi, leveranciers-verbeterde modi en andere gedefinieerde bedrijfsmodi, dus de exacte specificatie moet worden gecontroleerd.
Vraag: Kan de 800ZR op elke 800G-switchpoort worden aangesloten?
A: Nee. De host moet de vormfactor, energieklasse, koelvereisten, firmware, beheerinterface en coherente bedrijfsmodus van de module ondersteunen. Fysieke inbrenging alleen garandeert geen ondersteuning.
Vraag: Heeft de 800ZR een optische versterker nodig?
A: De OIF-doeltoepassing voor 80–120 km is een versterkte DWDM-link. Sommige producten van leveranciers ondersteunen mogelijk kortere, onversterkte links, maar die mogelijkheid is implementatie-specifiek.
Vraag: Kan de 800G ZR+ 500 km bereiken?
A: Ja, sommige 800G ZR+-producten kunnen 500 km en aanzienlijk langere afstanden ondersteunen. Er is geen universele ZR+-bereiklimiet. Commerciële voorbeelden overschrijden 1000 km bij 800G onder ondersteunde lijn-systeemomstandigheden.
Vraag: Maken 800G Coherente Pluggables een einde aan optische engineering?
A: Nee. Ze kunnen speciale, samenhangende transportapparatuur elimineren of verminderen, maar implementaties met een groot-bereik vereisen nog steeds link-budgetwerk, OSNR-analyse, versterkingsplanning, golflengtebeheer, hostkwalificatie en fysieke-laagtesten.
Conclusie
800G coherente pluggables maken DCI modulair en nauwer geïntegreerd met pakketnetwerken, maar de verandering kan beter worden omschreven als architecturale vereenvoudiging dan als het einde van optische engineering. OIF 800ZR geeft operators een gedefinieerd interoperabel 800G-doel voor een versterkte DCI van 80-120 km, terwijl ZR+-implementaties hetzelfde plug-in model uitbreiden naar metro-, regionale en langere-afstandsnetwerken.
Het praktische voordeel is eenvoudig: wanneer de host, de glasvezel, het lijnsysteem en de bedrijfsmodus correct zijn ontworpen, kan een 800G-golflengte worden ingezet vanuit een compact plug-in in plaats van een speciaal samenhangend transportrek. Dat vermindert het aantal apparatuurlagen en kan de kosten, ruimte en energie-efficiëntie verbeteren zonder te doen alsof het fotonische netwerk slechts een patchkabel is geworden.
